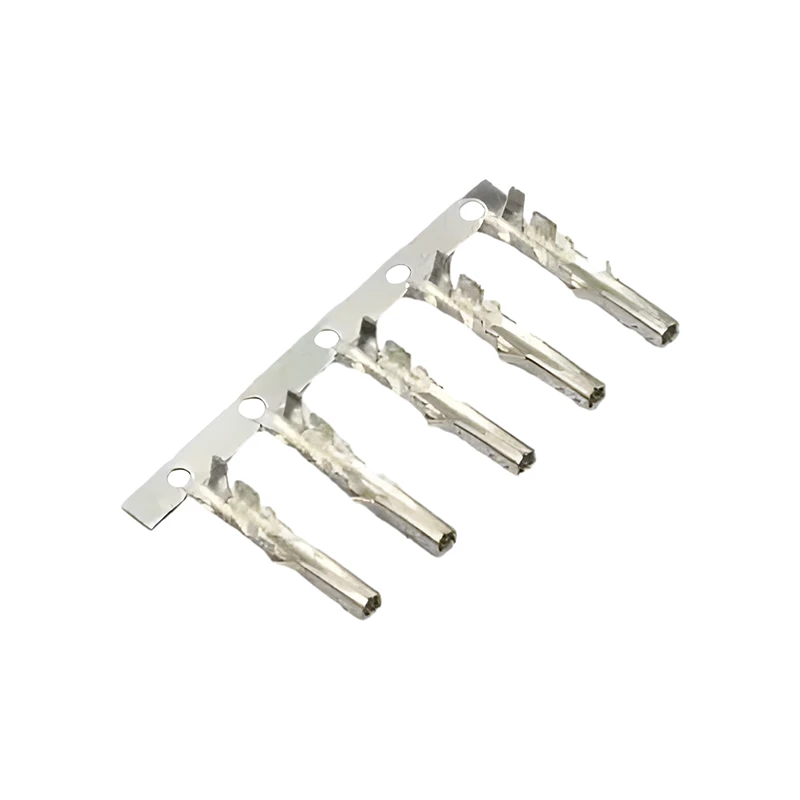

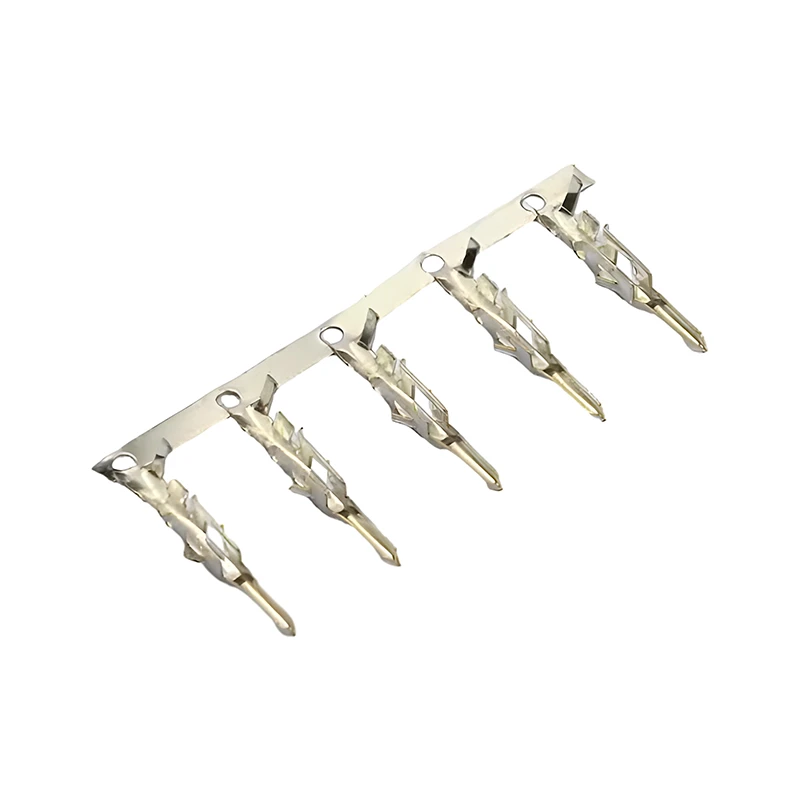

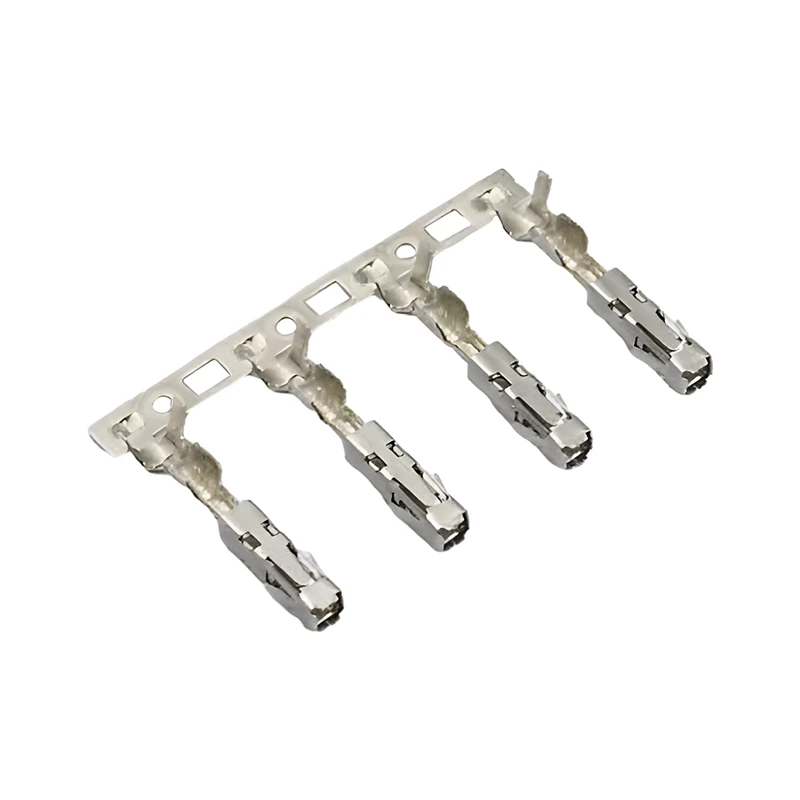

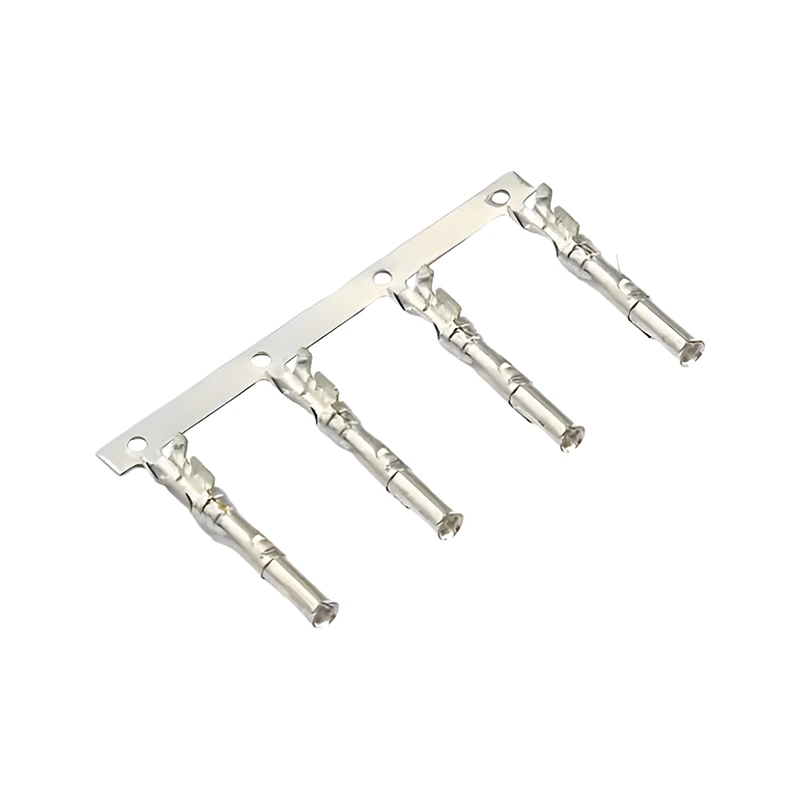

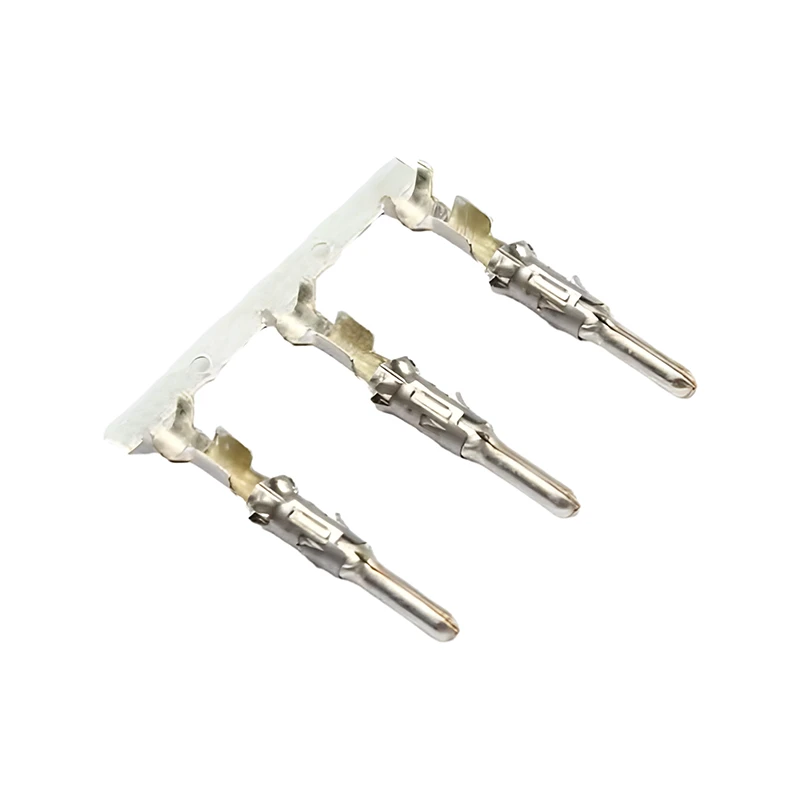

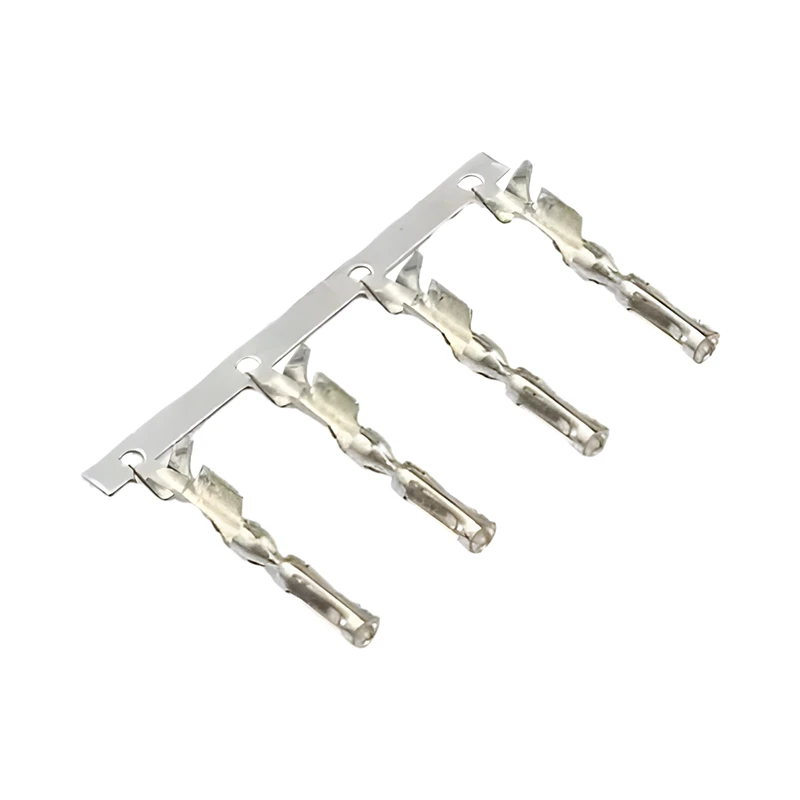

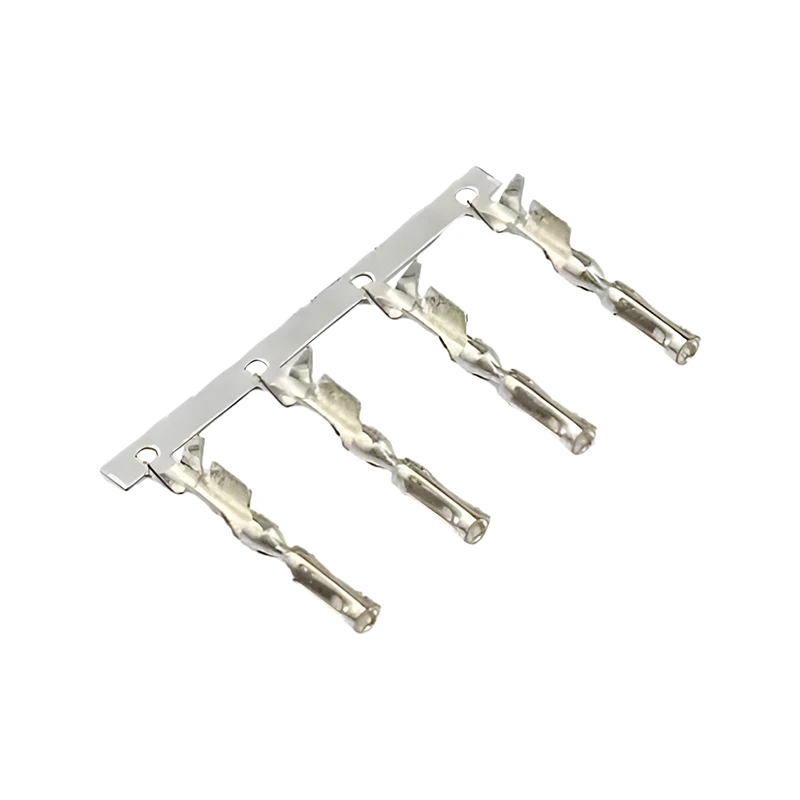

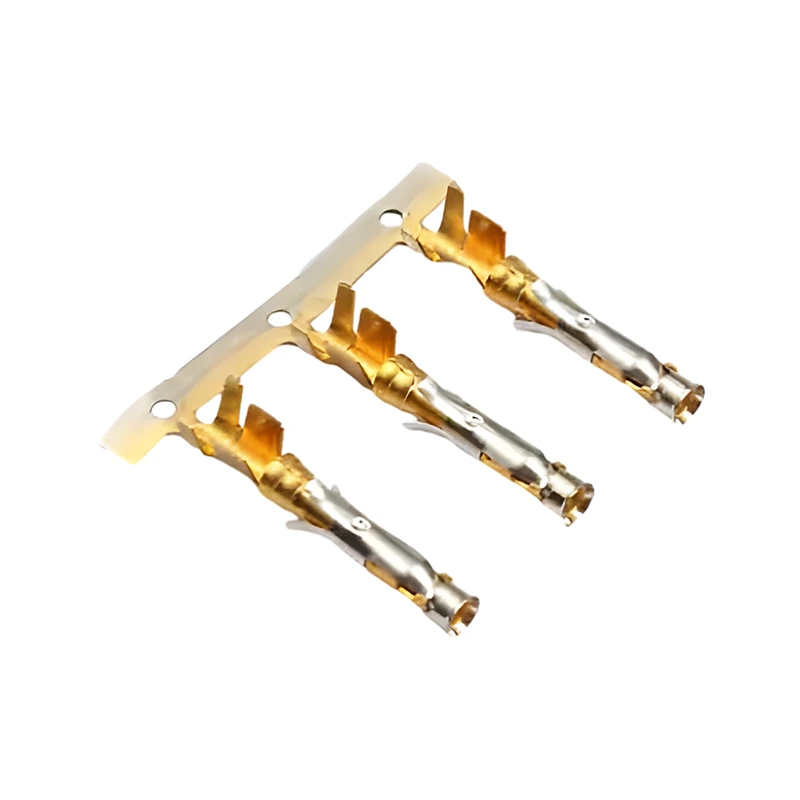

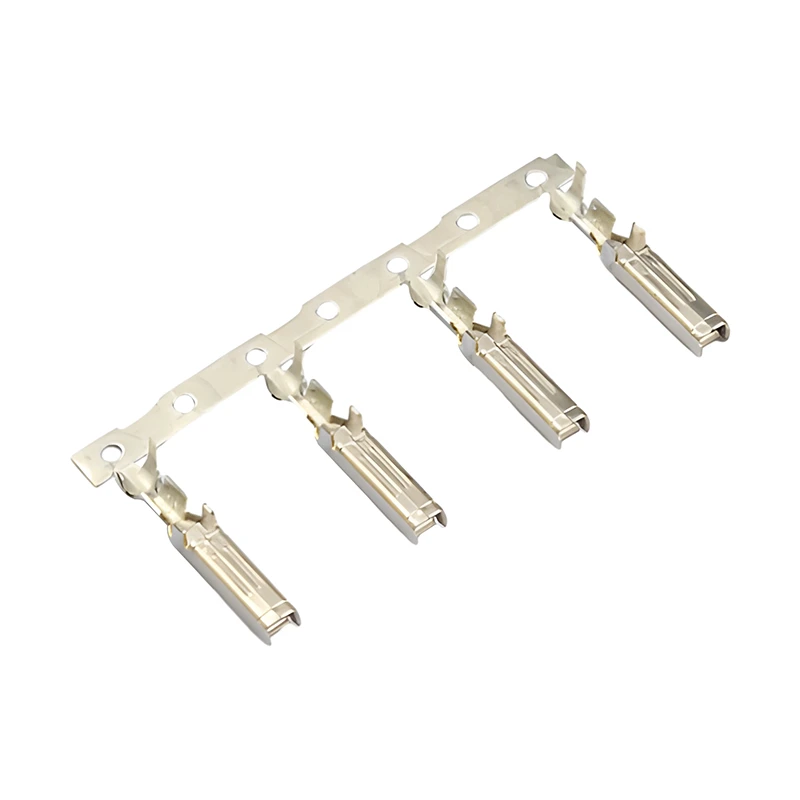

Terminale di cablaggio

Più bassa è la resistenza, meglio è. La maggior parte dei terminali del cablaggio richiede una resistenza inferiore o uguale a 5 mΩ (varia in base alle specifiche). Una scarsa conduttività può causare il surriscaldamento in caso di corrente elevata, danneggiando potenzialmente il terminale del cablaggio o addirittura provocando guasti al circuito. La purezza dei materiali in rame e dei processi di placcatura (ad esempio stagno, argento, oro) influiscono direttamente su queste prestazioni.

Selezionare in base alla tensione operativa: i terminali del cablaggio standard gestiscono ~500 V, mentre le versioni ad alta-tensione possono raggiungere 3.000 V+. Per i sistemi ad alta-tensione dei veicoli a nuova energia, il terminale del cablaggio deve avere un margine di tensione sufficiente per evitare rischi di guasto. Si tratta di un requisito non-negoziabile nelle applicazioni-critiche per la sicurezza.

I terminali del cablaggio standard funzionano tra -40 gradi ~125 gradi, adatti alla maggior parte degli ambienti. Per i vani motore o le aree vicine a fonti di calore, sono necessari-terminali del cablaggio per alte temperature (fino a 200 gradi). Nelle regioni estremamente fredde, assicurarsi che il materiale del terminale del cablaggio rimanga flessibile a temperature inferiori allo zero per evitare rotture.

Questo indicatore riflette la solidità della crimpatura del filo-al-terminale. I requisiti generali sono maggiori o uguali a 50 N (varia in base al diametro del filo). Una forza di estrazione-insufficiente può causare la disconnessione del cavo durante le vibrazioni del veicolo o il funzionamento dell'apparecchiatura, causando l'interruzione del circuito. Verificare sempre questo parametro rispetto alle effettive condizioni di applicazione.

Per le applicazioni che richiedono una manutenzione frequente, la durata del ciclo è fondamentale. I terminali di cablaggio standard supportano circa 50 cicli, mentre le versioni ad alta-affidabilità possono superare i 100 cicli. Dopo aver raggiunto il limite del ciclo, la fatica della molla del terminale riduce la forza di bloccaggio, compromettendo la stabilità della connessione.

In ambienti esterni o umidi, sono essenziali terminali di cablaggio impermeabili con classificazione IP67/IP68. La resistenza superiore alla polvere e all'acqua previene la corrosione, prolungando significativamente la durata dei terminali del cablaggio. Adattare sempre il grado di protezione all'ambiente operativo effettivo.
